NET (Network stack namespace) menné priestory v OS Linux
FILE: 2016-linux-namespaces-net.md
DATE: 11/2016
UPDATED:
AUTHOR: Ladislav Hajzer -> lala (at) linuxor (dot) sk
VERSION: 1
1 Úvod

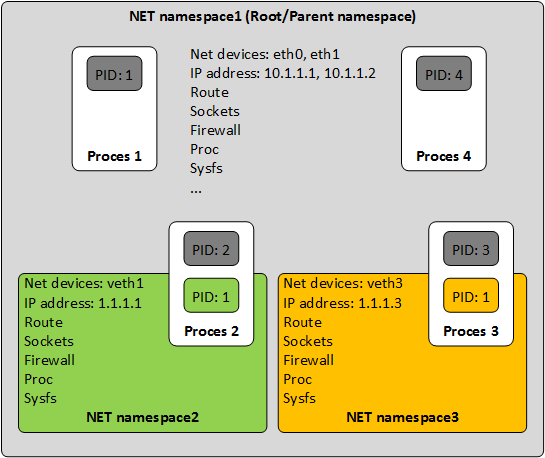

Menný priestor NET (Network stack namespace) slúži na izoláciu sieťových systémových prostriedkov. Každý sieťový menný priestor má svoje sieťové zariadenia/adaptéry, IP adresy, smerovacie tabuľky, čísla portov a vlastný adresár "/proc/net".
2 Základná práca s NET mennými priestormi
2.1 Vytvorenie nových NET menných priestorov
Vytvoríme dva sieťové (NET) menné priestory pričom prvý sa bude volať "ns1" a druhý "ns2".
# ip netns add ns1 # ip netns add ns2
2.2 Overenie vzniku nových sieťových (NET) menných priestorov
# ls -l /var/run/netns ---------------------------------------------------------------------------------------------------------------- -r--r--r--. 1 root root 0 Nov 10 12:28 ns1 -r--r--r--. 1 root root 0 Nov 10 12:28 ns2
2.3 Vypísanie zoznamu všetkých sieťových (NET) menných priestorov
Pomocou príkazu "ip" vypíšeme zoznam všetkých sieťových (NET) menných priestorov.
# ip netns list ---------------------------------------------------------------------------------------------------------------- ns2 ns1 ---------------------------------------------------------------------------------------------------------------- # ip netns list-id ---------------------------------------------------------------------------------------------------------------- nsid 0 (iproute2 netns name: ns1) nsid 1 (iproute2 netns name: ns2)
2.4 Sledovanie vytvárania/mazania sieťových (NET) menných priestorov
Pomocou príkazu "ip" s parametrami "netns monitor" je možné monitorovať vytváranie a mazanie sieťových menných priestorov.
# ip netns monitor ---------------------------------------------------------------------------------------------------------------- delete ns2 add ns2
2.5 Spustenie procesov v sieťových (NET) menných priestoroch
Nasledovný príklad znázorňuje spustenie BASH procesu v mennom priestore s názvom "ns1".
[1]TERM1# ip netns exec ns1 bash [2]TERM1# echo $$ ---------------------------------------------------------------------------------------------------------------- 27768 ---------------------------------------------------------------------------------------------------------------- [3]TERM1# ifconfig -a ---------------------------------------------------------------------------------------------------------------- lo: flags=8mtu 65536 loop txqueuelen 1 (Local Loopback) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 0 bytes 0 (0.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
- [1] - V sieťovom mennom priestore "ns1" spustíme (exec) príkaz "bash".
V podstate sa "presunieme" do menného priestoru "ns1" a všetky nasledovné príkazy sú vykonané v tomto mennom priestore. - [2] - Zistíme PID BASH procesu.
- [3] - Vypíšeme zoznam všetkých sieťových adaptérov, ktoré sú dostupné v mennom priestore "ns1".
V druhom terminály (TERM2) overíme vytvorenie nového sieťového menného priestoru pomocou utilitky "namespaces-info.sh". Vypíšeme len non-default menné priestory (prepínač -n). Vidíme, že pre náš BASH proces (27768) boli vytvorené 2 menné priestory (MNT a NET).
TERM2# ./namespaces-info.sh -n ---------------------------------------------------------------------------------------------------------------- ---------- + ---------- + -------------------- + ---------------------------------------- PID | PPID | NAMESPACE | COMMAND ---------- + ---------- + -------------------- + ---------------------------------------- 18 | 2 | mnt:[4026531856] | [kdevtmpfs] ---------- + ---------- + -------------------- + ---------------------------------------- 585 | 1 | mnt:[4026532423] | /usr/lib/systemd/systemd-udevd ---------- + ---------- + -------------------- + ---------------------------------------- 720 | 1 | mnt:[4026532450] | /usr/bin/vmtoolsd ---------- + ---------- + -------------------- + ---------------------------------------- 755 | 1 | mnt:[4026532451] | /usr/sbin/NetworkManager ---------- + ---------- + -------------------- + ---------------------------------------- 854 | 755 | mnt:[4026532451] | /sbin/dhclient ---------- + ---------- + -------------------- + ---------------------------------------- 27768 | 21524 | mnt:[4026532584] | bash 27768 | 21524 | net:[4026532455] | bash ---------- + ---------- + -------------------- + ----------------------------------------
V predchadzajúcom príklade sme vypísali všetky non-default menné priestory. Pri každom mennom priestore sa nachádza i-node číslo. Sieťový menný priestor "net:[4026532455]" ma i-node číslo "4026532455" a je to i-node číslo súboru "/var/run/netns/ns1". Pre overenie vypíšeme číslo i-nodu súboru "/var/run/netns/ns1".
# ls -lhi /var/run/netns/ ---------------------------------------------------------------------------------------------------------------- 4026532455 -r--r--r--. 1 root root 0 Nov 15 13:59 ns1
2.6 Odstránenie/zmazanie sieťových (NET) menných priestoroch
Pomocou príkazu "ip" odstránime sieťový (NET) menný priestor s názvom "ns1".
# ip netns del ns1
Ak je menný priestor odstránený/vymazaný, tak všetky migrovateľné sieťové adaptéry sú presunuté do default (systémového) sieťového priestoru.
2.7 Migrovateľné sieťové zariadenia (adaptéry) medzi sieťovými (NET) mennými priestormi
Sieťové adaptéry/zariadenia, ktoré sú migrovateľné medzi sieťovými priestormi sú také, ktoré majú nastavenú funkciu zariadenia "netns-local" na hodnotu "off", inými slovami nie sú lokálne:
-- netns-local: off -> migrovateľný adaptér
-- netns-local: on -> nemigrovateľný adaptér (lokálny adaptér)
Pomocou príkazu "ethtool" môžeme overiť, ktoré adaptéry sú migrovateľné. Nasledujúci príklad znázorňuje overenie migrovateľnosti adaptéra "ens33". Z výstupu je zrejmé, že adaptér "ens33" je migrovateľný (nie je tzv. lokálny) lebo hodnota premennej "netns-local" má hodnotu "off".
# ethtool -k ens33 | grep netns-local ---------------------------------------------------------------------------------------------------------------- netns-local: off [fixed]
